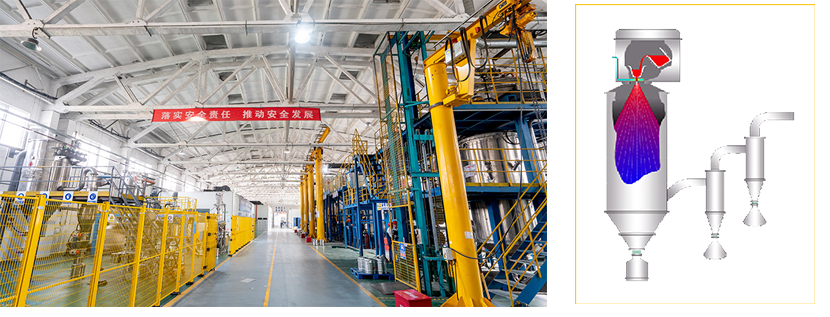

VIGA 真空感应气雾化制粉设备

适用范围广，可制备铁基、镍基、钴基、铝基、铜基等合金粉末材料。

入炉料多样可选择合金配料、母合金

真空生产，气体、杂质含量低

采用紧耦合气雾化喷嘴技术，球形度高，粒度可控

独有的70000+炉次烧损模型档案、在线检测、一体化生产、电磁搅拌、气体稳流系统。

EIGA 电极感应气雾化制粉设备

主要用于生产活泼性及难熔金属，如钛及钛合金、高温合金、铂铑合金、金属间化合物等。

制粉全过程无污染，适合制备高纯净度高附加值粉末

采用自由式气雾化喷嘴技术，球形度高，粒度可控

采用自主研发的低气量雾化器，减少惰性气体消耗

操作简便，生产准备时间短，可连续批量生产

独有的连续加料、离线操作、可视化生产、泄压系统、防漏系统、降噪系统。

真空感应气雾化制粉系统VIGA系列参数汇总表

部件名称		VMP-VIGA-5	VMP-VIGA-10	VMP-VIGA-25	VMPVIGA-50	VMP-VIGA-100
雾化设备	指标	数值	数值	数值	数值	数值
	极限真空	1Pa	1Pa	1Pa	1Pa	1Pa
	压升率	≤5Pa/h	≤5Pa/h	≤5Pa/h	≤5Pa/h	≤5Pa/h
	设备总重量	≈10t	≈10t	≈10t	≈15t	≈20t
	装炉量	4Kg	8Kg	20Kg	35Kg	70Kg
	旋风除尘功率	22Kw	22Kw	22Kw	22Kw	22Kw
	熔炼最高工作温度	≤1700℃	≤1700℃	≤1700℃	≤1700℃	≤1700℃
	输入电源电压	380V± 10%	380V± 10%	380V± 10%	380V± 10%	380V± 10%
	输入相数	3相	3相	3相	3相	3相
	输入电源频率	50Hz	50Hz	50Hz	50Hz	50Hz
	雾化气体流量	20Nm³ /min	20Nm³ /min	20Nm³ /min	20Nm³ /min	20NI° /min
	单炉气体消耗量	~20NM3	~30NM3	~50NM3	~100NM3	~200NM3
设备外形尺寸	设备总高度	7000mm	7000mm	7000mm	7000mm	7000mm
设备外形尺寸	占地面积	5000x5000x7000m m(长x宽x高)	5000x5000x7000mm (长x宽x高)	5000x5000x7000mm (长x宽x高)	5000x5000x7000mm (长x宽x高)	5000x5000x7000mm (长x宽x高)
ố空泵组	机械泵/滑阀泵	2X-70	2X-70	2X-70	2X-70	2X-70
	罗茨泵1	ZJP-300	ZJP-300	ZJP-300	ZJP-300	ZJP-300
	罗茨泵	/	/	/	/	/

部件名称		VMP-VIGA-150	VMP-VIGA-200	VMP-VIGA-250	VMP-VIGA-300	VMP-VIGA-500
雾化设备	指标	数值	数值	数值	数值	数值
	极限真空	1Pa	1Pa	1Pa	1Pa	1Pa
	压升率	≤5Pa/h	≤5Pa/h	≤5Pa/h	≤5Pa/h	≤5Pa/h
	设备总重量	≈25t	≈30t	≈30t	≈30t	≈70t
	装炉量	110Kg	150Kg	200Kg	240Kg	440Kg
	旋风除尘功率	30Kw	55Kw	55Kw	75Kw	75Kw
	熔炼最高工作温度	≤1700℃	≤1700℃	≤1700℃	≤1700℃	≤1700℃
	输入电源电压	380V±10%	380V±10%	380V±10%	380V±10%	380V±10%
	输入相数	3相	3相	3相	3相	3相
	输入电源频率	50Hz	50Hz	50Hz	50Hz	50Hz
	雾化气体流量	20Nm³ /min	20Nm³ /min	20Nm³/min	20Nm³/min	20Nm³/min
	单炉气体消耗量	~240HM3	~320HM3	~500HM3	~600HM3	~1000HM3
设备外形尺寸	设备总高度	10000mm	12000mm	12000mm	13000mm	13000mm
设备外形尺寸	占地面积	6000x6000x10000m m(长x宽x高)	7000x7000x12000mm (长x宽x高)	7000x7000x12000mm (长x宽x高)	8000x8500x10000mm (长x宽x高)	10000x10100x18500m m(长x宽x高)
真空泵组	机械泵/滑阀泵	H-150滑阀泵(2台)	H-150滑阀泵(2台)	H-150滑阀泵(2台)	H-150滑阀泵(2台)	H-150滑阀泵(2台)
	罗茨泵1	JZTP-600	ZJP-600	ZJP-1200	JZTP-1200	ZJP-1200
	罗茨泵2	ZJP-1200	ZJP-1200	ZJP-1200	ZJP-1200	ZJP-1200

真空感应气雾化制粉系统EIGA系列参数汇总表
